Estação Total - V2C - Amanda Azevêdo (20682161); Gislayne Felix (20438531); Karina Costa (20696236); Maitê Dantas Vatanabe (20602100); Thaiane Leão (20628494)

Estação Total

O que é? Para que serve?

A Estação Total, também conhecida como taqueômetro,  é um equipamento topográfico desenvolvido para exercer a mesma função de um teodolito -  medir ângulos verticais e horizontais - porém com ações adicionais, pois a ele é incluindo um distanciômetro - que também mede distâncias inclinadas.

Como se usa?

Posiciona-se a estação de num local livre de obstáculos. Num outro ponto específico em que quer se medir, é posicionado um suporte com um prisma para que reflita o feixe de laser que será lançado pela estação. O feixe é rebatido para o equipamento que calculará os ângulos e distâncias obtidos através de seu computador interno. Após esse levantamento, as medidas obtidas podem ser registradas em caderneta de campo, coletores de dados ou, em casos de modelos mais modernos, em cartão PCMCIA, um coletor de dados eletrônico contido no próprio aparelho. As medidas são enviadas para computador pelo mesmo sistema utilizado na ligação entre computador e impressoras ou, no caso do cartão PCMCIA, os dados são transferidos conectando o cartão ao computador, assim como um pen drive ou CD. Utilizando um determinado software, o mapa é gerado e assim pode ser feito o estudo da área.

Quais são suas características principais?

A Estação Total utiliza para a medição das distâncias o infravermelho. Alguns modelos são associados ao prisma refletor, capaz de medir distâncias de 500 a 20.000 metros. Os dados obtidos podem ser registrados em uma caderneta de campo, coletor de dados através de cartão de memória ou ainda através de computadores portáteis. Além desses dados, o operador pode obter diversas outras informações como: Condições do nivelamento do aparelho, número do ponto medido, as coordenadas UTM ou geográficase a altitude do ponto, a altura do aparelho, a altura do bastão, etc.

Estação Total TOPCON SÉRIE GTS-210

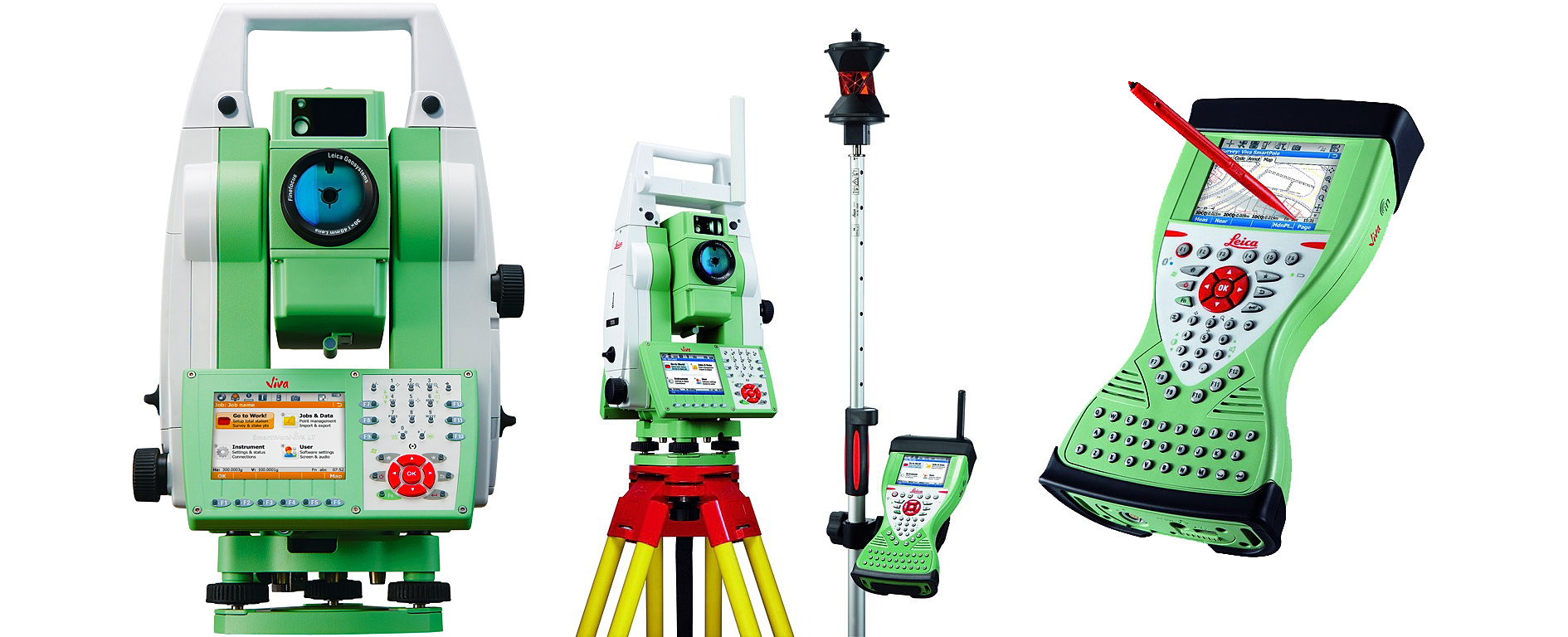

Estação Total Robotizada LEICA TS12

Aplicações

Na área da construção civil, esse tipo de equipamento é muito utilizado em qualquer tipo de levantamento topográfico ou geodésico, monitoramento de obras, medição de deformações e deslocamentos de terras, por exemplo.
