Estações
Totais

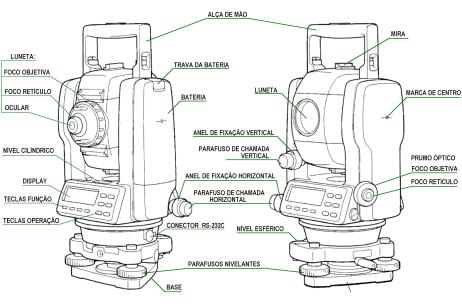

Estação total ou
Taqueômetro é um equipamento eletrônico para medições topográficas, utilizado
na medida de ângulos na vertical e na horizontal e também de distâncias
lineares.
A evolução dos
instrumentos de medida de ângulos e distâncias trouxe como consequência o
surgimento deste novo instrumento, que pode ser explicado como a junção do
teodolito eletrônico digital com o distanciômetro eletrônico, montados num só
bloco.
Para se fazer a medição
com este instrumento é necessário posicionar a estação em um local livre de
obstáculos e mirar até o prisma. O prisma fica sobre uma “vara” metálica e deve
ser colocado sobre o ponto onde se quer medir. A estação total então emite um
feixe de laser que reflete no prisma e retorna ao equipamento. Assim, pelo
tempo de resposta e o ângulo de rotação da luneta da estação o computador
interno calcula os ângulos e distâncias, armazenando assim os pontos em sua
memória interna. Após isto é só baixar os dados em um computador e desenhar o
terreno ou construção aferida.
As Estações Totais
devem ser usadas sempre que for necessário determinar as posições e as cotas ou
somente as posições dos pontos.
Com o auxílio de
trigonometria, os ângulos e distâncias podem ser usados para calcular as
coordenadas das posições atuais (X, Y e Z) dos pontos examinados, ou a posição
do instrumentos com relação a pontos conhecidos, em termos absolutos.
Para descrever a
posição de um ponto são necessárias duas coordenadas (planas cartesianas e
polares). A Estação Total mede coordenadas polares, as quais são transformadas
em coordenadas planas cartesianas baseadas em um sistema ortogonal. Essa
transformação pode ser realizada pelo próprio instrumento ou posteriormente no
escritório.
As Estações Totais de
melhor qualidade são capazes de medir ângulos abaixo de 0,5″. A típica Estação
Total EDM pode medir distâncias com precisão de cerca de 0,1 milímetros, mas a
maioria das aplicações requer precisão de 1,0 milímetro. Essas estações totais
usam um prisma de vidro como refletor para o sinal EDM, e pode medir distâncias
de até quilômetros, mas alguns instrumentos não possuem refletores e podem
medir distâncias de objetos que estão distintos por cor, limitando-se a poucas
centenas de metros.
Alguns modelos modernos
são robotizados permitindo ao operador controlar a máquina à distância via
controle remoto.
Aplicação
do Equipamento na Arquitetura ou Engenharia
Na Arquitetura e na
Engenharia, as estações totais podem ser usadas nas medições de barragens,
hidrelétricas, pontes, medição industrial, exploração de minérios, além de ser
aplicado em levantamentos topográficos e geodésicos.
Nas
Estações Totais pode se ter os seguintes programas:
Gravação de pontos
Orientação e transferência
de cota
Interseção a ré
Distância entre pontos
Locação
Altura remota
Estação livre
Linha de referência
Pontos ocultos
Cálculo de área
Média angular
Poligonal
Interseção a ré local
COGO (cálculos)
Gravação automática
Varredura de superfícies
Modelo digital de terreno
Offset
